מושגי יסוד במשקפות – שדה ראייה

שדה הראייה

שדה ראייה אמיתי הוא הזוית של השדה הנראה, הנראה מבלי להזיז את המשקפת אשר נמדד מנקודת המרכז של העדשה. ככל שהערך גדול יותר כך גם רוחב שדה הראייה.

לדוגמא במשקפת עם שדה ראייה רחב יש יתרון במציאת ציפורים שזזות במהירות בתוך שדה הראייה. אותו כלל חל גם למציאת ערפילית קטנה או צביר כוכבים בתצפיות אסטרונומיות.

שדה הראייה לכאורה

שדה הראייה לכאורה הוא הזוית של השדה המוגדל כשאתה מביט במשקפת.

ככל ששדה הראייה לכאורה גדול יותר, כך רחב יותר שדה הראייה שתוכל לראות אפילו בהגדלה גבוהה.

בשיטה המסורתית שבה השתמשו בעבר, שדה הראייה לכאורה חושב ע"י הכפלה של שדה הראייה האמיתי בערך ההגדלה של משקפת. (בנוסחא זו, שדה ראייה לכאורה רחב מ 65 מעלות נקרא שדה ראייה רחב.)

אחרי בחינה מחדש, חישובי ניקון מבוססים על סטנדרטISO 141321;2002 שמתקבל ע"י הנוסחא הבאה:

tan ω`= τ x tan ω

Apparent field of view:2ω`

Real field of view:2ω

Magnification:τ

בנוסחא זו, שדה ראייה לכאורה הרחב מ 60 מעלות נקרא שדה ראיה רחב.

לדוגמא , שדה הראייה לכאורה של משקפת X8 עם שדה ראייה אמיתי של 7 מעלות הוא:

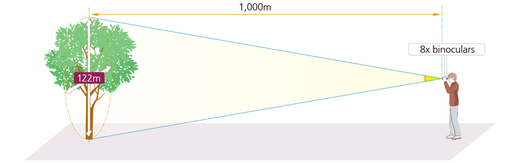

שדה הראייה במרחק 1000 מטר

שדה ראייה 1000 מטר הוא הרוחב של השטח הנראה במרחק של 1000 מטר,מבלי להזיז את המשקפת.

לדוגמא , עם משקפת 8X42 7° : שדה הראייה ב1000 מטר = 2 X 1000מ` tan (7.0÷2 ) = 122מ`

מושג יסוד: Exit Pupil

המושג Exit Pupil מתייחס לעיגול הבוהק שניתן לראות במרכז כל עינית כשמחזיקים את המשקפת כ-30 ס"מ מהעיניים כשהמשקפת מכוונת למול אור בוהק.

ככל שהקוטר גדול כך בהיר יותר שדה הראייה, נתון שראוי להתחשב בו כאשר משתמשים במשקפת במקומות חשוכים ולצפייה בכוכבים.

Exit Pupil = הקוטר האפקטיבי של עדשת העצמית ÷ ההגדלה

במשקפת 8X42 , הנוסחה היא 42 ÷ 8 = 5.3

לכן, קוטר ה Exit Pupil הוא 5.3 מ"מ.

ציור זה מציין את הבהירות של התמונה הנראית.

מהו היחס בין תנאי אור טובים/מעט אור וערך ה exit pupil של משקפת?

קוטר האישון של העין האנושית משתנה לפי תנאי האור בסביבה.

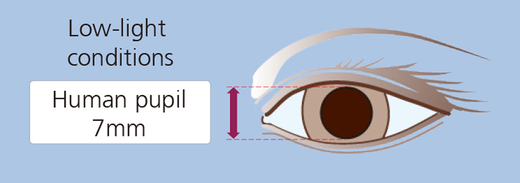

כאשר יש פחות אור ( השוואה בין משקפות 8X20 ו-7X50)

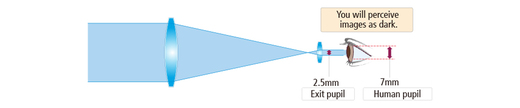

במשקפת 8X20

קוטר האישון של האדם : 7 מ"מ

EXIT PUPIL של המשקפת : 20 ÷ 8 = 2.5 מ"מ

משום שקוטר הExit Pupil של משקפות קטן מזה של אנשים התמונה תהיה חשוכה יותר.

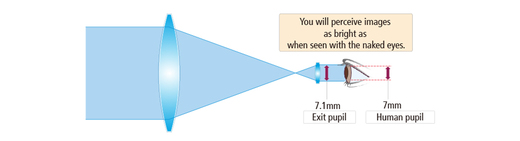

במשקפת 7X50

קוטר האישון של אדם: 7 מ"מ

EXIT PUPIL של משקפת: 50 ÷ 7 = 7.1 מ"מ

מפני שקוטר האישון של אדם דומה לזה של המשקפת,תבחינו בתמונה בהירה כמו שהייתה מתקבלת בעין בלתי מזוינת.

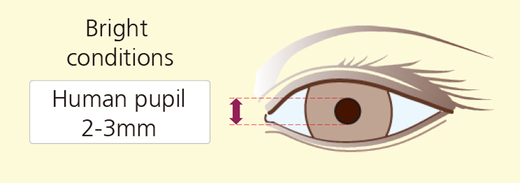

בתנאי תאורה טובים (השוואה בין משקפות 8X20 ו-7X50).

במשקפת 8X20 קוטר האישון של אדם: 2-3 מ"מ

EXIT PUPIL של משקפת : 20 ÷ 8 = 2.5 מ"מ

מפני שקוטר האישון של אדם דומה לזה של המשקפת,תבחינו בתמונה בהירה כמו שהייתה מתקבלת בעין בלתי מזוינת.

——

במשקפת 7X50 קוטר האישון של אדם : 2-3 מ"מ

EXIT PUPIL של משקפת : 50 ÷ 7 = 7.1 מ"מ

מפני שה Exit Pupil של המשקפת גדול מקוטר האישון של האדם,תבחינו בתמונה בהירה כמו שהייתה מתקבלת בעין בלתי מזוינת.

אישון האדם הופך לקטן יותר באור חזק, כך שלא נבחין בתמונה חשוכה במשקפות 8X20 ו-7X50.

מדוע משקפות עם Exit Pupil גדול וגם עם Exit Pupil קטן מספקות את אותה בהירות תמונה בתנאי אור טובים?

אישון האדם נפתח לכדי 2 מ"מ באור יום, ו-7 מ"מ בחשכה.

אם נשתמש במשקפת עם Exit Pupil מעל 2 מ"מ באור יום,לא נבחין בתמונה חשוכה.

הבהירות לא תשתנה בין אם נשתמש במשקפת עם Exit Pupil 7 מ"מ או 2 מ"מ.

מצד שני, אם נשתמש במשקפת עם Exit Pupil קטן בחשכה, התמונה לא תראה בהירה כמו שתראה בעין בלתי מזוינת.

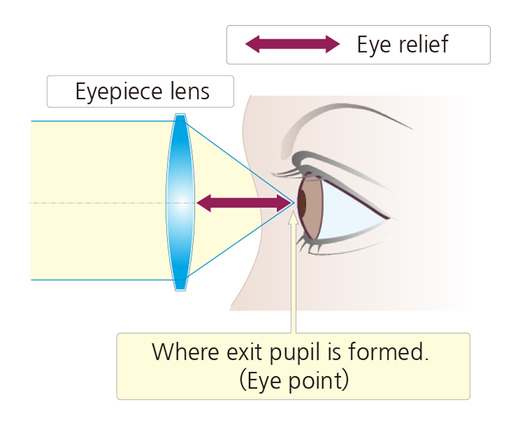

מושג יסוד: Eye Relief

המושג Eye Relief הוא המרחק מהחלק החיצוני של עדשת העינית למיקום אישון העין (eyepoint).

להביט דרך משקפת מנקודת העין (eyepoint),תוכלו לקבל את כל שדה הראיה ללא vignetting, כלומר ללא האפלה סביב התמונה.

למרכיבי משקפיים מומלץ להשתמש במשקפת עם eye relief ארוך (נקודת עין גבוהה).

למרכיבי משקפיים

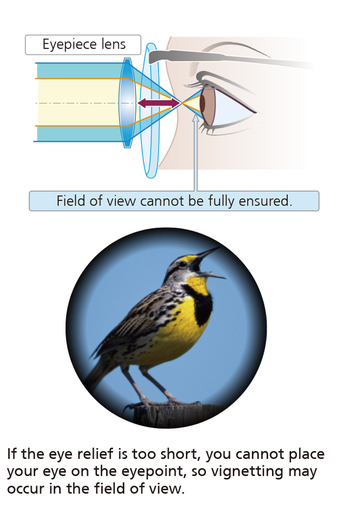

משקפת עם EYE RELIEF קצר

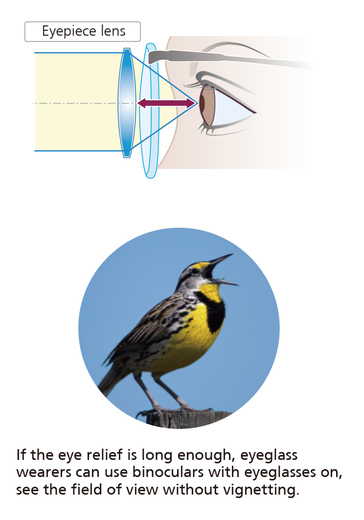

משקפת עם EYE RELIEF ארוך

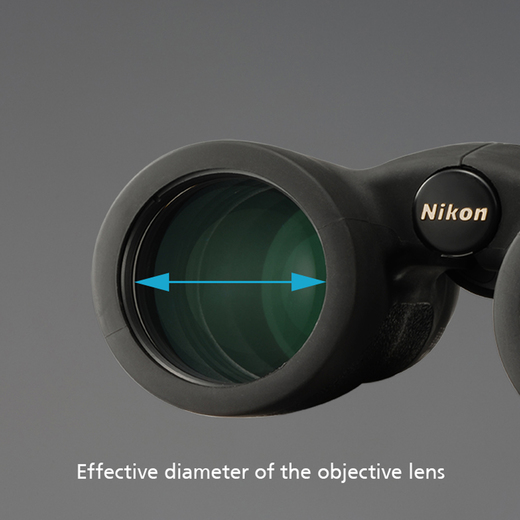

קוטר אפקטיבי של עדשת העצמית

הקוטר האפקטיבי הוא הקוטר הפנימי של מסגרת עדשת העצמית.

הנוסחה שמצוינת על גוף המשקפת 8X42 °7, 42 מ"מ הוא הקוטר האפקטיבי של עדשת העצמית.

בהגדלה שווה, ככל שהקוטר האפקטיבי גדול כך יכולת איסוף האור גדלה, זה מתבטא ברזולוציה ובהירות גבוהים יותר.

בכל אופן, עדשות בקוטר גדול עושות את המשקפת גדולה וכבדה יותר.

משקפות ממוינות על פי קוטר אפקטיבי כך:

קוטר אפקטיבי

מתחת ל-25 מ"מ - משקפות קומפקטיות

30-49 מ"מ - משקפות סטנדרטיות

מעל 50 מ"מ - לצפייה בכוכבים ולשימוש מקצועי

יחס הבהירות

היחס של הבהירות נקבע ע"י ריבוע הקוטר של ה EXIT PUPIL. ככל שמספר זה גבוה יותר כך התמונה תהיה בהירה יותר.

במשקפת 8X42 הבהירות היא (42÷8)2 =28.1 ז"א שבמידה וההגדלה שווה, ככל שקוטר עדשת העצמית גדול יותר תתקבל תמונה בהירה יותר.

משקפות בעלות אותו קוטר EXIT PUPIL מציעות בהירות שווה?

לא, הבהירות יכולה להיות שונה גם אם קוטר הEXIT PUPIL שווה, וזאת משום שכמות האור שמגיעה לעין הצופה משתנה לפי מספר האלמנטים בעדשה ואיכות ציפוי העדשות
והפריסמות.

טיפ של סומי

תכנון אופטי מעולה וציפויים איכותיים תורמים רבות לבהירות של משקפת.
